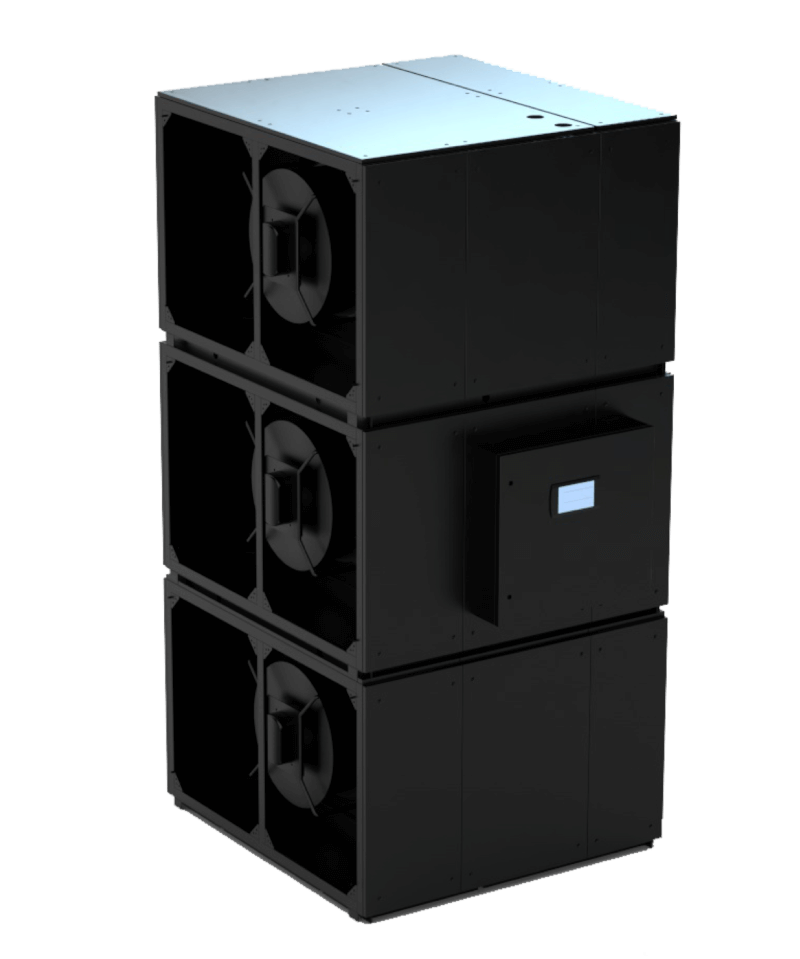

MAXAIR
MAXAIR — это одно из устройств подачи воздуха в решении AIRSYS Power One. Обеспечивает надлежащий приток воздуха в центр обработки данных, прогоняя горячий воздух через теплообменник с охлажденной водой, тем самым гарантируя нахождение внутренней температуры ЦОД в требуемом диапазоне.
MAXAIR специально разработан для работы при высоких температурах воздуха на входе и выходе, может работать при температуре воды до 19°C и 35°C (на входе и выходе, соответственно). Это в корне меняет использование фрикулинга и уменьшает расход воды в системе, обеспечивая PUE<1,2 в любой точке мира.
Энергоэффективность
Расширение границы
Увеличение перепада температур охлаждающей воды до 16 °С коренным образом меняет использование фрикулинга и значительно сокращает расход воды в системе.
Изменение логики
Вся система охлаждения будет объединена и оптимизирована с учетом нагрузки на ИТ и условий окружающей среды, но не температуры в помещении. Система всегда будет работать оптимально и предсказуемо, повышая надежность и снижая затраты на электроэнергию.
Адаптированность к новым технологиям
Используя новейшие технологии «интернета вещей», облачных вычислений, искусственного интеллекта и машинного обучения, система мониторинга и контроля предоставит заказчику полную наглядность производительности, состояния и статистических данных системы.
Модульная конструкция
- Модульная конструкция: базовая модель — 67 кВт, группируя блоки, можно получить разную холодопроизводительность.
- Быстрое развертывание на месте.
- Упрощает управление складом, заблаговременное формирование склада для оптовых поставок и сокращения сроков поставки.
- Масштабируемость сокращает первоначальные инвестиции.
- Компактный размер, простота транспортировки, установки и обслуживания.
- Небольшая занимаемая площадь при высокой плотности охлаждения, поглощающая до
200 кВт при длине блока в 1620 мм. - Меньшее количество деталей и компонентов, более простое техническое обслуживание.
Изоляция горячего коридора
- Исключение смешивания холодного и горячего воздуха — увеличение холодопроизводительности и эффективности.
- Поддержка серверных приложений с более высокой плотностью.
- Устранение горячих точек центров обработки данных.
- Моделирование CFD, оптимизация воздушного потока.
- Центры обработки данных с открытым пространством, создание более прохладной среды для работников.
Высокая надёжность и удобство обслуживания
- Бесперебойная работа 24*7.
- Высокая безопасность обеспечивается функциями и средствами защиты, разработанными для данного устройства.
- 4 уровня защиты паролем.
- Все плановое техническое обслуживание осуществляется с передней и задней стороны устройства.
Интеллектуальная система управления
- Высочайшая защита от простоев, повреждений оборудования и чрезмерного износа.
- Интерфейс с сенсорным экраном обеспечивает полную наглядность работы.
- Мониторинг и управление AIRSYS NetOne для совместной работы нескольких подразделений.
- Интегрированы новейшие технологии искусственного интеллекта, машинного обучения и «интернета вещей» для обеспечения контроля, надёжности и более эффективной работы системы охлаждения.
Спецификация
| Комбинация модулей | 1 модуль | 4 модуля | 6 модулей | 9 модулей | |
| Схема подачи и возврата воздуха | Фронтальная подача, задний возврат | ||||
| Холодопроизводительность | |||||
| Полная (1) | кВт | 66.1 | 264.4 | 396.6 | 594.9 |
| Явная (1) | кВт | 66.1 | 264.4 | 396.6 | 594.9 |
| Полная (2) | кВт | 83.4 | 333.7 | 500.5 | 750.8 |
| Явная (2) | кВт | 83.4 | 333.7 | 500.5 | 750.8 |
| Полная (3) | кВт | 86.0 | 343.9 | 515.9 | 773.8 |
| Явная (3) | кВт | 86.0 | 343.9 | 515.9 | 773.8 |
| Теплообменник | |||||
| Расход воды (1) | м3/ч | 3.7 | 14.8 | 22.2 | 33.3 |
| Перепад давления воды (1) | кПа | 33.5 | 33.5 | 33.5 | 33.5 |
| Расход воды (2) | м3/ч | 4.8 | 19.2 | 28.8 | 43.2 |
| Перепад давления воды (2) | кПа | 89.6 | 89.6 | 89.6 | 89.6 |
| Расход воды (3) | м3/ч | 9.3 | 9.3 | 9.3 | 9.3 |
| Перепад давления воды (3) | кПа | 123.0 | 123.0 | 123.0 | 123.0 |
| Приточный вентилятор | |||||
| Расход воздуха | м3/ч | 15500 | 62000 | 93000 | 139500 |
| Кол-во вентиляторов | шт | 1 | 4 | 6 | 9 |
| Тип | Центробежный вентилятор EC без корпуса с обратным ходом | ||||
| Мощность | кВт | 3.1 | 12.4 | 18.6 | 27.9 |
| Потребляемый ток | А | 4.8 | 19.2 | 28.8 | 43.2 |
| Электроснабжение | |||||
| Источник питания | 380V/3 фазы/50Hz | ||||
| Максимальная потребляемая рабочая мощность устройства | кВт | 3.3 | 13.2 | 19.8 | 29.7 |
| Максимальный рабочий ток устройства | А | 5.1 | 20.4 | 30.6 | 45.9 |
| Размеры труб в точках подключения | |||||
| Отвод конденсата | дюйм | 3/4″ | |||
| Трубы подачи/отвода воды | дюйм | 1 1/2″ | |||
| Диаметр трубопровода подачи и отвода воды ⑷ | дюйм | ─ | 2 ″ | 2 1/2″ | 2 1/2″ |
| Габариты и масса блоков | |||||
| Ширина | мм | 1620 | 3240 | 4860/3240 | 4860 |
| Глубина | мм | 1200 | 1200 | 1200 | 1200 |
| Высота | мм | 1130 | 2180 | 2180/3230 | 3230 |
| Масса | кг | 260 | 1040 | 1560 | 2340 |
